海上船舶监控系统由海上船舶监视中心与陆上监视中心组成。每个海上船舶建立各自的视频监控前端系统。并可通过局域网至陆上监视控制中心形成整体的视频监控系统。

整个系统拥有统一的客户端调阅系统，调阅系统可以分权限浏览。客户端需要采取严格的加密措施，以保证资料的安全；整个系统中通过中心客户端软件能统一调阅视频图像，控制摄像机的监控范围和角度。
设计的监控系统对 海上船舶 及其它重要部位，安装高清晰彩色摄像机，摄像机将所监控的图像传送到硬盘录像视频服务器上，在控制中心显示器上显示实时监控图像，并将图像存储到存储设备上；通过软件控制云台上下左右的运动，通过网络实现远程传输与控制。

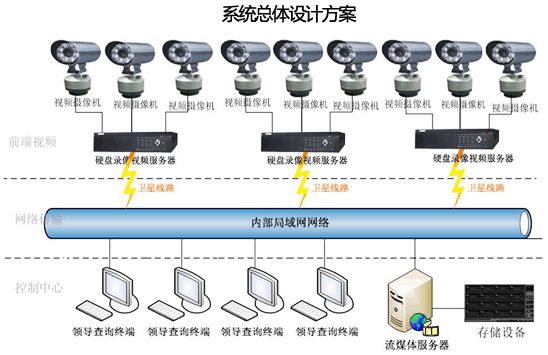

  监控系统由前端设备，传输设备，控制中心组成。

前端部分设计

前端设备由防爆一体化万向摄像仪。经过对海上船舶整个环境现场勘察，确定各个重要监控点位置，尽可能全面地对海上船舶关心的地方进行安全监测。

信号采集分为视频信号采集和控制信号采集。摄像机通过同轴视频电缆将采集到的视频图像传输到 海上船舶上的硬盘录像 视频服务器， 硬盘录像 视频服务器利用视频压缩芯片对视频信号进行处理，将其压缩并存储在本地存储设备上。并且通过本地网络给 海上船舶上提供视频监控信号；另外 通过广域网络给陆上流媒体服务器提 供视频监控信号 。陆上的集中存储服务器通过网络实时调用 海上船舶上硬盘录像 视频服务器数字视频流，存储在陆上存储设备上。同时根据需要将压缩后的视频数据传输到陆上远程客户端。

网络及传输部分

网络及传输部分由同轴电缆，电源线，控制线等组成；视频数据通过视频服务器压缩后通过网络传输至控制中心。传输部分数据所使用的所有线缆均具有屏蔽效能并采用一线贯通方式，中间无任何接点，从而保证图像清晰度及系统的长久性和稳定性。

控制中心部分设计

控制中心是系统的中枢，由监视器，存储设备，存储服务器（流媒体服务器）等组成。具有监视，录像功能 ，可任意设置视频报警布防区域，是集屏幕画面分割器，录像机，云台控制于一体的智能监控系统，具有优质的画面回放效果，同时可连接到局域网，远程传送视频信号，网络上的合法用户可以通过控制中心的流媒体服务器及软件进行远程监视控制。

控制中心 控制各个 海上船舶上 的所有硬盘录像视频服务器。根据监控系统运行需要，一般而言，监控中心客户端软件应具备以下功能：

a)画面监视和画面切换功能。根据用户的需要，对不同区域的不同监视点进行实时监视和切换。

b) 控制操作。即对各监视点摄像设备的云台进行控制，以达到最佳监控效果。

c)多媒体防区布置图。采用多媒体地图分层显示各监视现场摄像设备的布点情况，为运行人员提供直观而具体的监视现场的情况。

d)事件查询功能。可分类远程检索各监视点的录像记录，并提供远程下载功能。

e)流媒体转发功能。在监控中心设置流媒体转发服务器，为上级监控部门和本级其他监控用户提供流媒体转发服务。

通过控制中心管理人员可通过网络远程调用各 海上船舶上 视频服务器的视频图像，可设置若干台客户端PC浏览、控制整个系统内所有的视频信号和控制信号，具有与控制中心相同的功能。
